Owerlok JACK C5T-5-A04/435 automatyczny 5-nitkowy z podwójnym transportem

Maszyna jest sprzedawana jako kompletny zestaw z blatem i nogami - złożona, obszyta i gotowa do pracy po podłączeniu do zwykłego gniazdka.

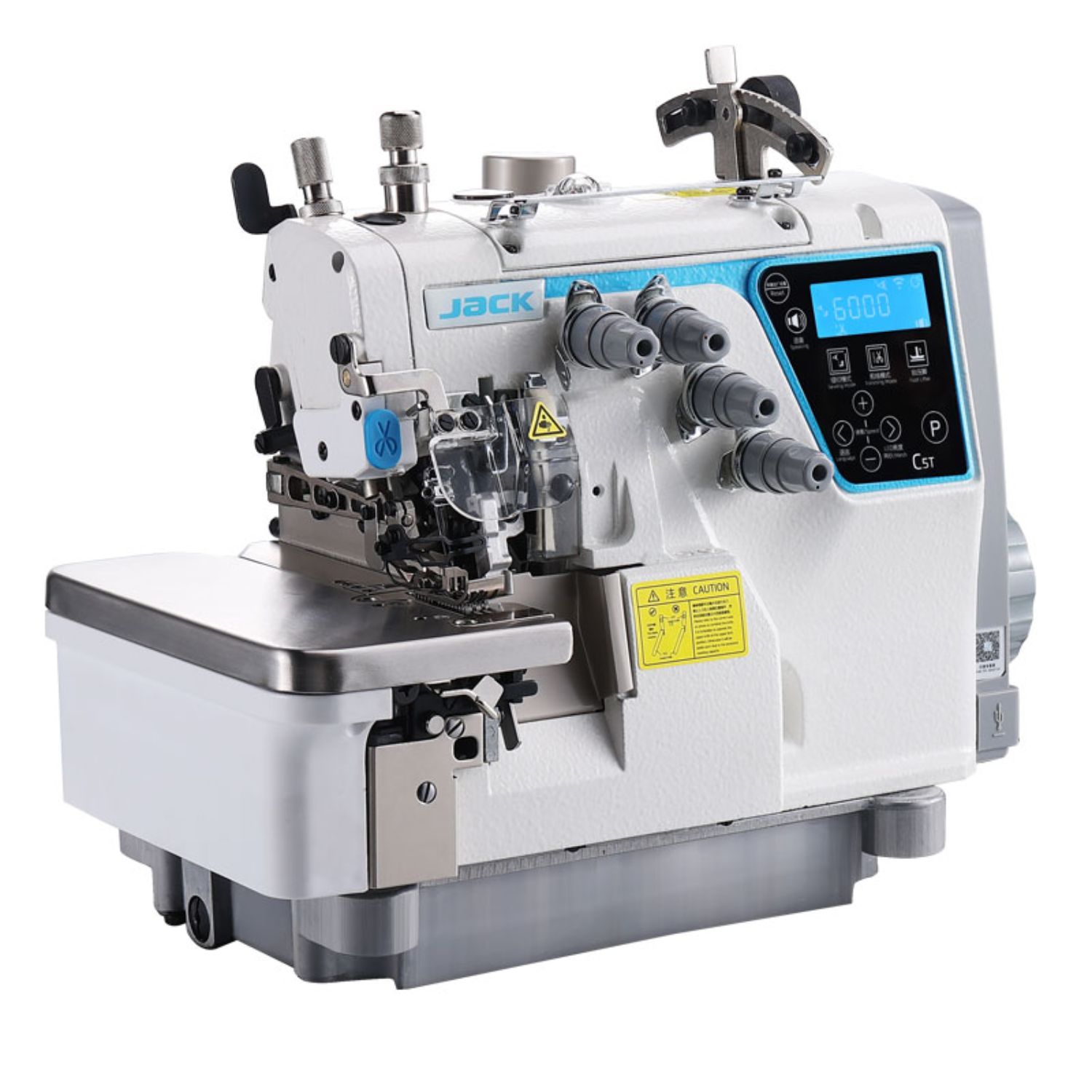

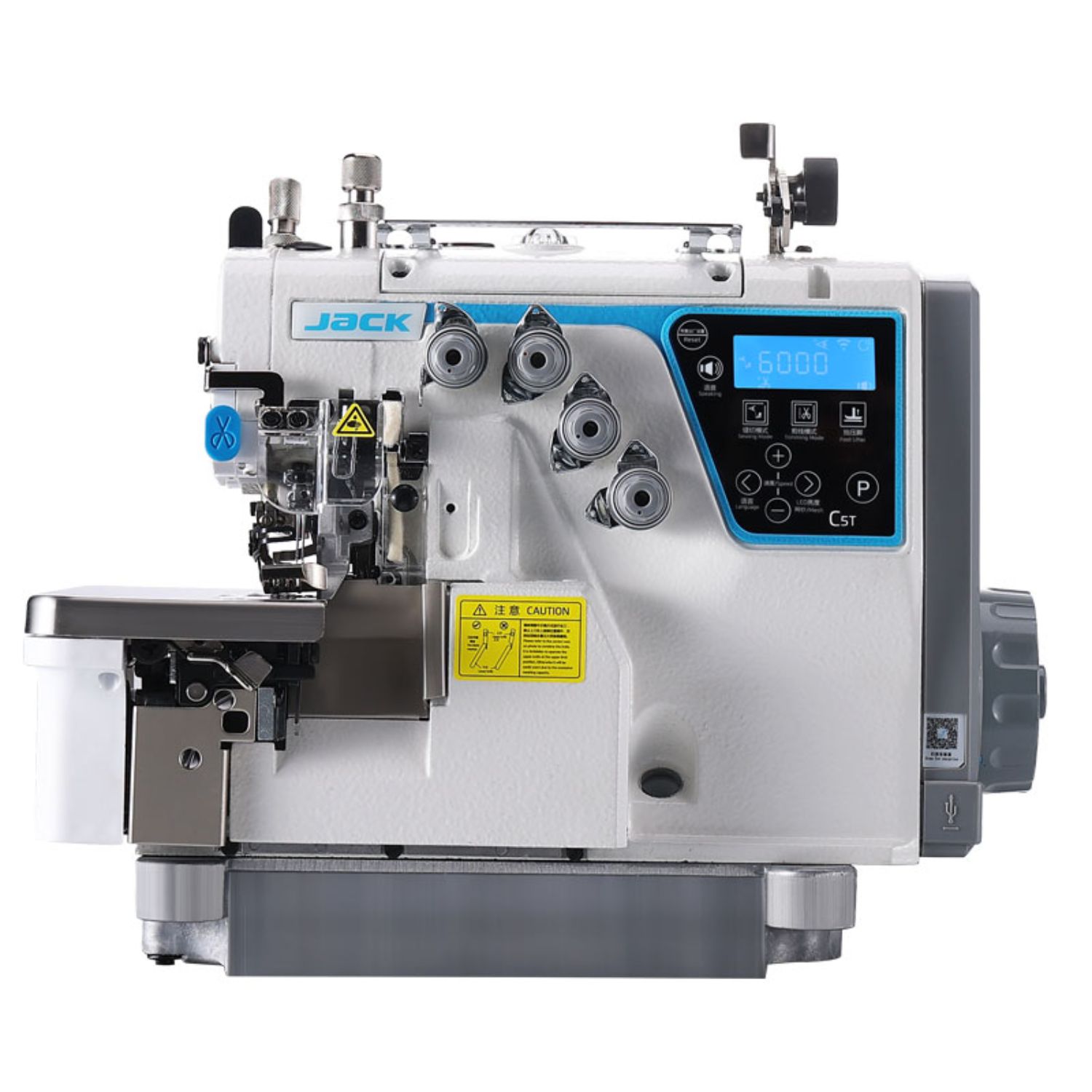

Owerlok JACK C5T-5-A04/435 - automatyczny 5-nitkowy z podwójnym transportem

JACK C5T-5-A04/435 to przemysłowy owerlok 5-nitkowy, 2-igłowy z podwójnym transportem, przeznaczony do szycia materiałów średnich i ciężkich. Sprawdzi się podczas pracy z jeansem, odzieżą roboczą, tkaninami technicznymi, materiałami tapicerskimi oraz elementami złożonymi z kilku warstw.

Maszyna wykonuje 5-nitkowy szew, który w jednym przejściu łączy warstwy materiału oraz zabezpiecza ich krawędź. Rozstaw igieł wynosi 5 mm, a szerokość obrzucenia 6 mm, dzięki czemu powstaje szeroki szew 5+6 mm odpowiedni do wyrobów wymagających mocnego połączenia.

Dużą zaletą modelu jest podwójny transport: dolny różnicowy oraz górny za pomocą kroczącej stopki. Pomaga on równomiernie przesuwać górną i dolną warstwę, szczególnie podczas szycia grubych pakietów, szwów poprzecznych i miejsc ze zgrubieniami.

Zobacz akcesoria kompatybilne z tym owerlokiem

Dane techniczne i funkcje JACK C5T-5-A04/435

• Przeznaczenie: materiały średnie i ciężkie
• Typ maszyny: przemysłowy owerlok 5-nitkowy
• Liczba igieł: 2
• Liczba nici: 5
• Maksymalna prędkość szycia: 6000 ściegów/min
• Podwójny transport: dolny różnicowy oraz górny za pomocą kroczącej stopki
• Automatyczne obcinanie łańcuszka
• Automatyczne podnoszenie stopki
• Automatyczne pozycjonowanie igły
• Transport różnicowy: 0,8–1,5
• Rozstaw igieł: 5 mm
• Szerokość ściegu obrzucającego: 6 mm
• Łączna szerokość szwu: 11 mm (5+6)
• Maksymalna długość ściegu: 5 mm
• Wysokość podnoszenia stopki: do 7 mm
• Trzy tryby pracy: manualny, półautomatyczny i automatyczny
• Fotokomórki sterujące funkcjami automatycznymi
• Silnik servo Direct Drive wbudowany w głowicę
• Napęd o mocy 750 W
• Centralny układ smarowania
• Oświetlenie LED pola pracy
• Panel sterowania wbudowany w głowicę
• Funkcje automatyczne sterowane elektrycznie bez pneumatyki
• Wymiary blatu: 105 × 55 cm
• System igieł: B27 / DCx27, rozmiar 14
• Zasilanie: 230 V

Wyposażenie standardowe owerloka JACK C5T-5-A04/435

• Głowica maszyny z wbudowanym silnikiem Direct Drive
• Blat stołu wysokiej jakości
• Podstawa stołu z pedałem
• Stojak na nici
• Szuflada
• Igła zamontowana w igielnicy
• Zestaw zapasowych igieł
• Metalowa szpulka zamontowana w bębenku
• Zapasowa metalowa szpulka
• Pęseta
• Śrubokręt
• Olej do konserwacji maszyny
• Instrukcja obsługi

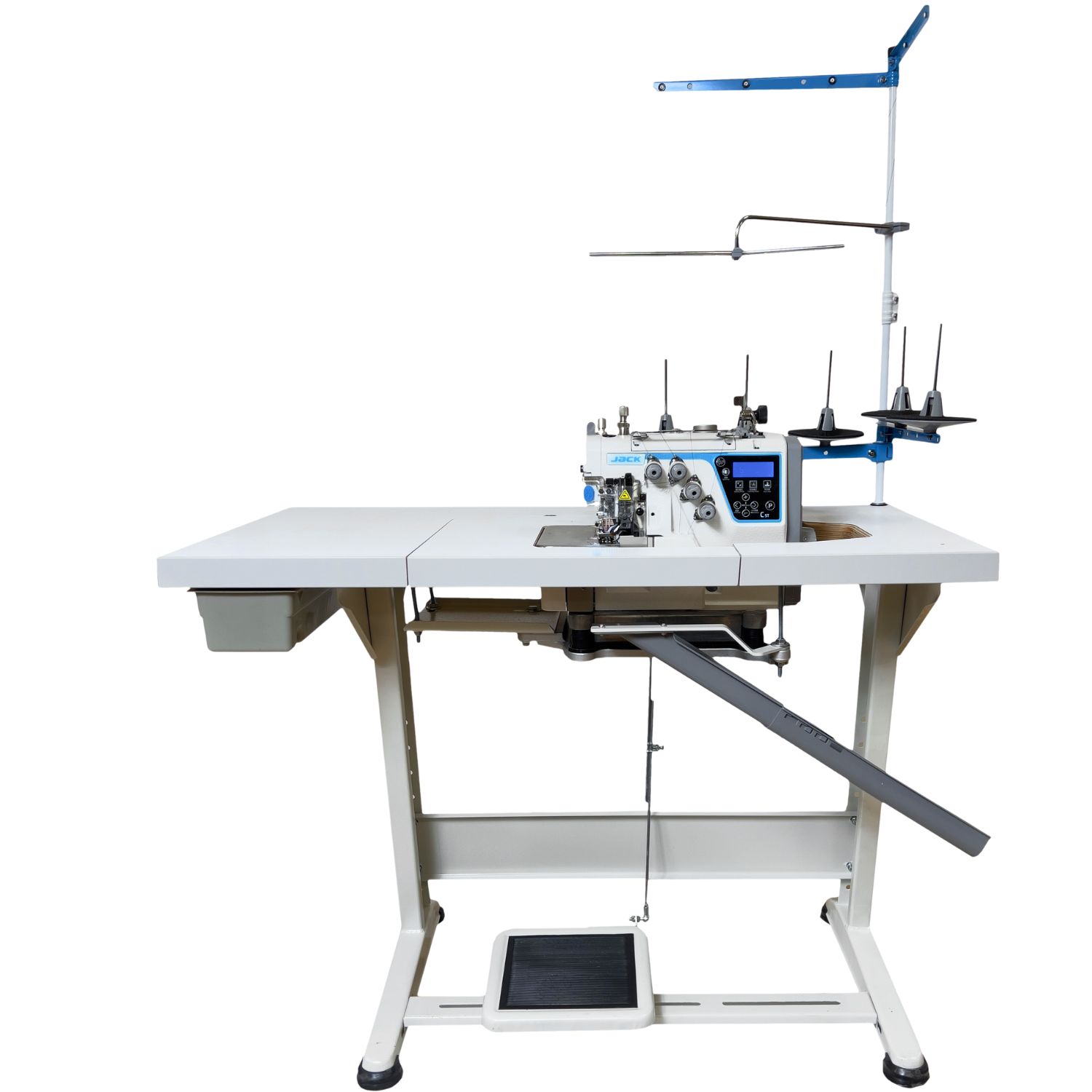

Gwarancja i kompletne stanowisko do pracy

Na całą maszynę obowiązuje 2-letnia gwarancja dla osób fizycznych lub 1 rok gwarancji dla firm. Owerlok jest dostarczany jako kompletny, złożony i obszyty zestaw, przygotowany do rozpoczęcia pracy.

Automatyczny owerlok 5-nitkowy do materiałów średnich i ciężkich

JACK C5T-5-A04/435 został przygotowany do regularnego szycia grubszych i bardziej wymagających materiałów. Może być wykorzystywany przy produkcji odzieży roboczej, jeansu, pokrowców, elementów technicznych oraz wyrobów tapicerskich.

Maszyna jednocześnie zszywa warstwy, odcina nadmiar materiału oraz zabezpiecza jego krawędź przed strzępieniem. Gotowy szew powstaje więc podczas jednego przejścia przez owerlok.

Maksymalna prędkość 6000 ściegów na minutę pozwala sprawnie wykonywać długie przeszycia również podczas pracy seryjnej.

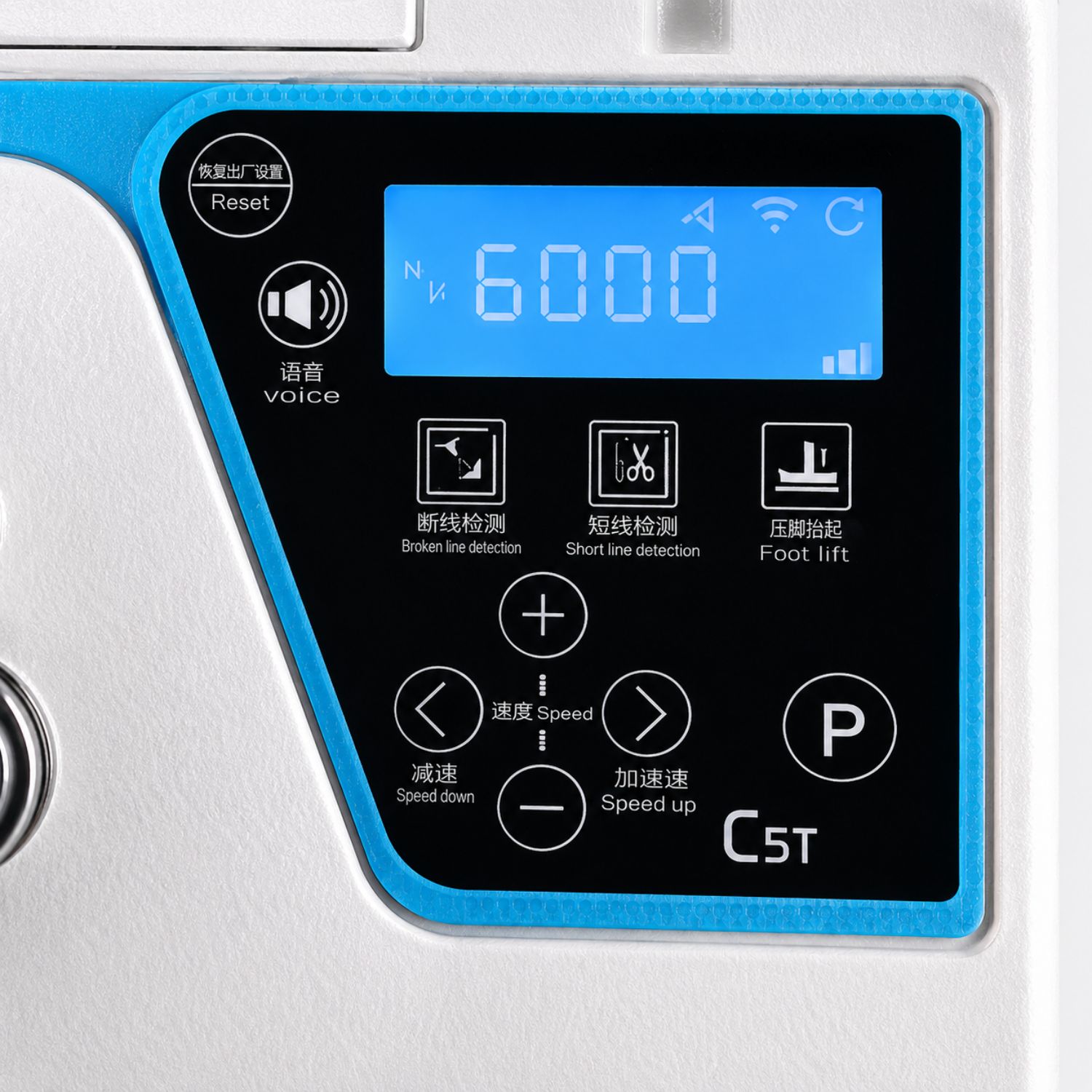

Panel sterowania i trzy sposoby pracy owerloka

Elektroniczny panel został wbudowany bezpośrednio w głowicę maszyny. Umożliwia zarządzanie ustawieniami oraz funkcjami automatycznymi bez korzystania z dodatkowego sterownika pod stołem.

Operator może wybrać tryb manualny, półautomatyczny lub automatyczny. Pozwala to dopasować sposób obsługi maszyny do rodzaju wykonywanej pracy oraz doświadczenia użytkownika.

W trybie automatycznym fotokomórki wykrywają materiał i sterują przebiegiem pracy, dzięki czemu część czynności może być wykonywana bez każdorazowego używania pedału.

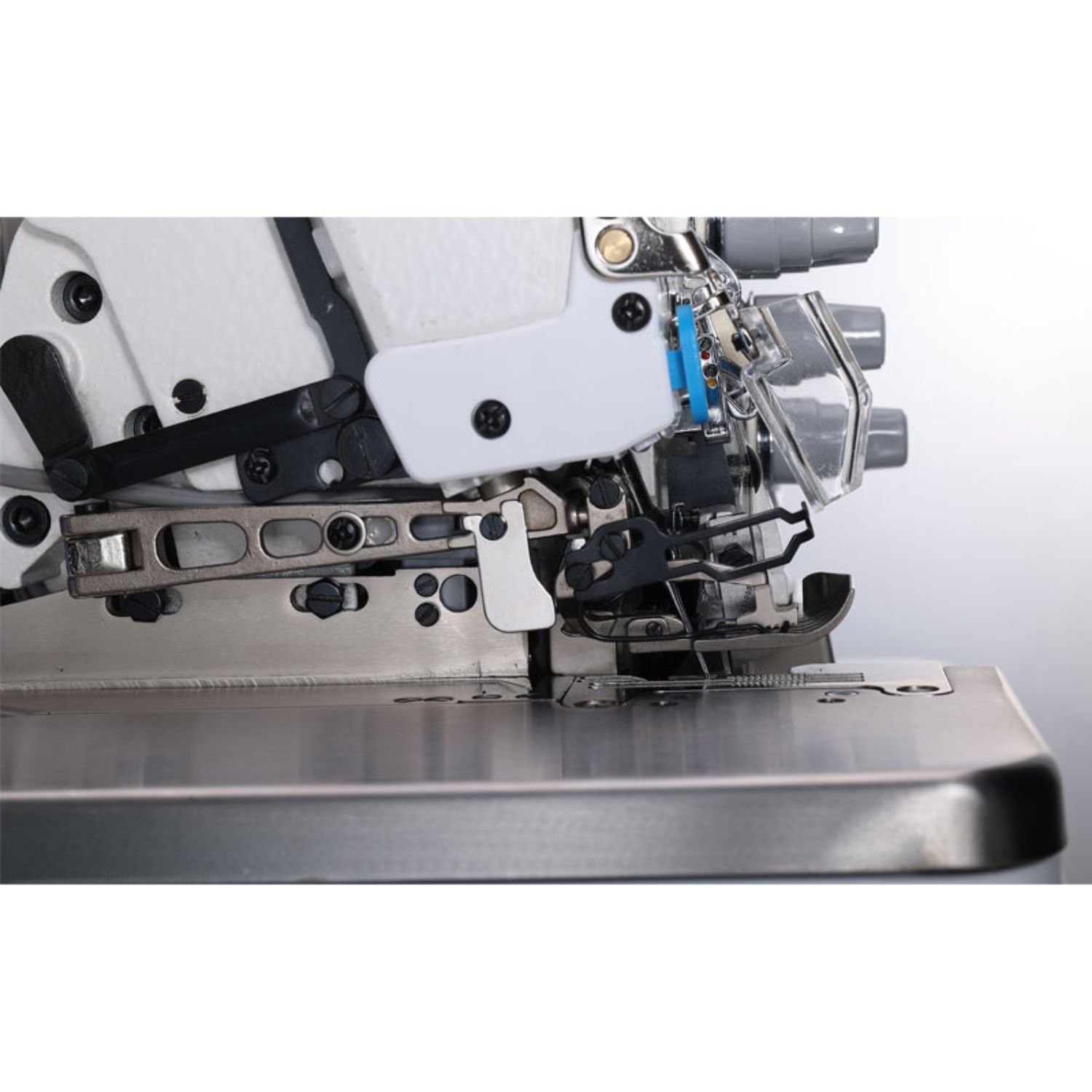

Podwójny transport i automatyczne funkcje bez pneumatyki

Dolny transporter różnicowy współpracuje z górnym transportem realizowanym przez kroczącą stopkę, dzięki czemu materiał jest prowadzony jednocześnie od spodu i od góry. Takie rozwiązanie pomaga ograniczyć przesuwanie się warstw względem siebie i ułatwia szycie grubych pakietów, materiałów o różnych powierzchniach oraz elementów wielowarstwowych.

Górny transport poprawia również przechodzenie przez zgrubienia i szwy poprzeczne, przy których klasyczny transport wyłącznie od spodu może mieć trudności z równomiernym podaniem materiału.

Podnoszenie stopki oraz obcinanie łańcuszka są sterowane elektrycznie, dlatego owerlok nie wymaga doprowadzania sprężonego powietrza ani podłączania do instalacji pneumatycznej. Ułatwia to przygotowanie stanowiska i pozwala korzystać z funkcji automatycznych także tam, gdzie nie ma centralnej instalacji sprężonego powietrza.

Stopkę można unieść na wysokość do 7 mm, co ułatwia wkładanie pod nią grubszych i wielowarstwowych elementów.

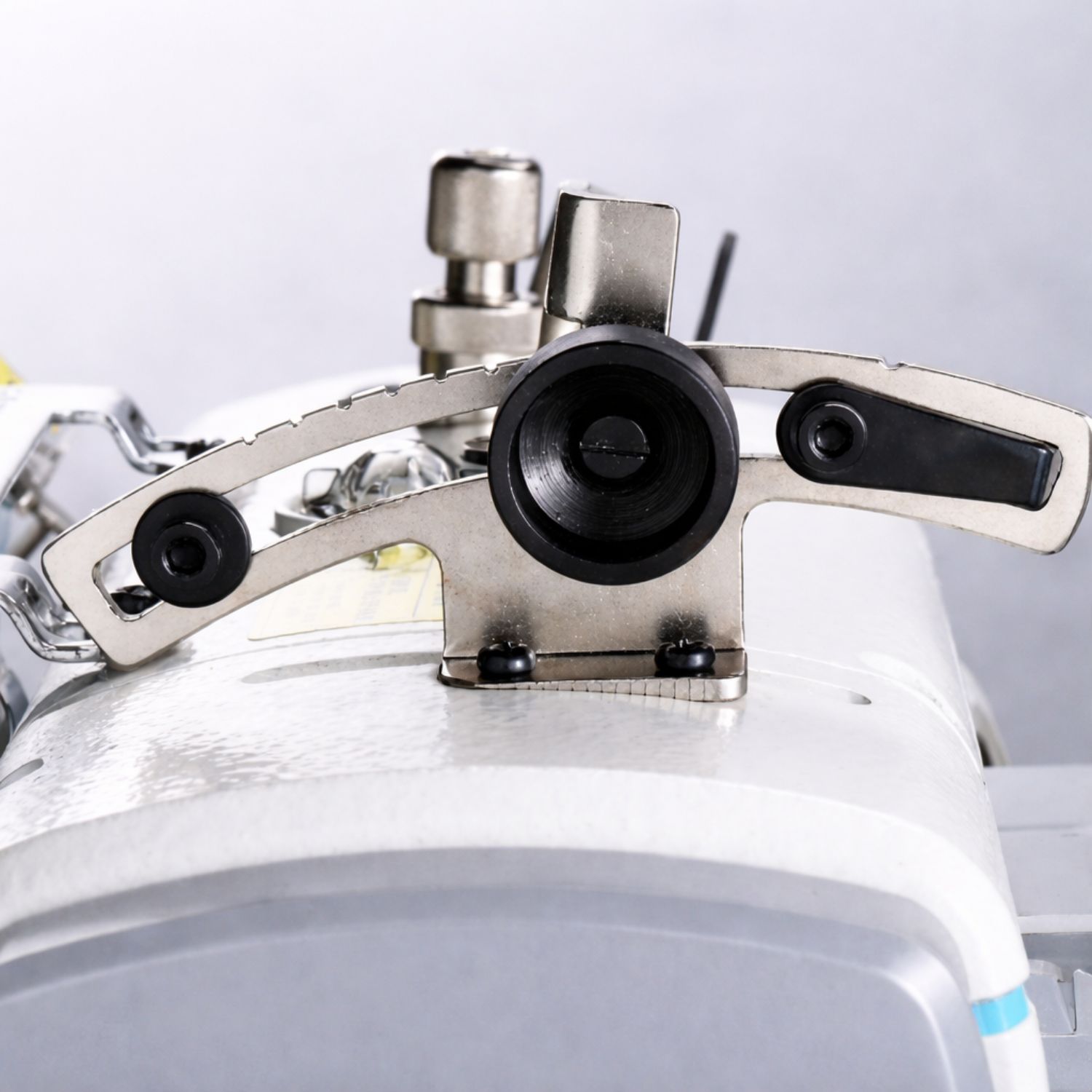

Regulacja górnego transportu do grubości materiału

Mechanizm górnego transportu można dopasować do aktualnie szytego materiału. Regulacja pozwala zmienić sposób pracy kroczącej stopki i dostosować jej przesuw do warunków szycia.

Ma to znaczenie przy częstym przechodzeniu pomiędzy materiałami o różnej grubości lub przy produkcji elementów składających się z kilku warstw.

Prawidłowe ustawienie transportu pomaga uzyskać równiejsze prowadzenie materiału oraz bardziej powtarzalny wygląd wykonywanego szwu.

Szew 5-nitkowy 5+6 mm - mocne połączenie i zabezpieczona krawędź

Dwie igły i pięć nici pozwalają jednocześnie połączyć materiał i zabezpieczyć jego brzeg. Rozstaw igieł wynosi 5 mm, natomiast szerokość części obrzucającej 6 mm.

Łącznie powstaje szew o szerokości około 11 mm (5+6). Takie rozwiązanie dobrze sprawdza się przy wyrobach, w których szew powinien zapewniać mocne połączenie, a jednocześnie chronić krawędź przed strzępieniem.

Maksymalna długość ściegu wynosi 5 mm, co pozwala dopasować sposób szycia do grubości i rodzaju obrabianego materiału.

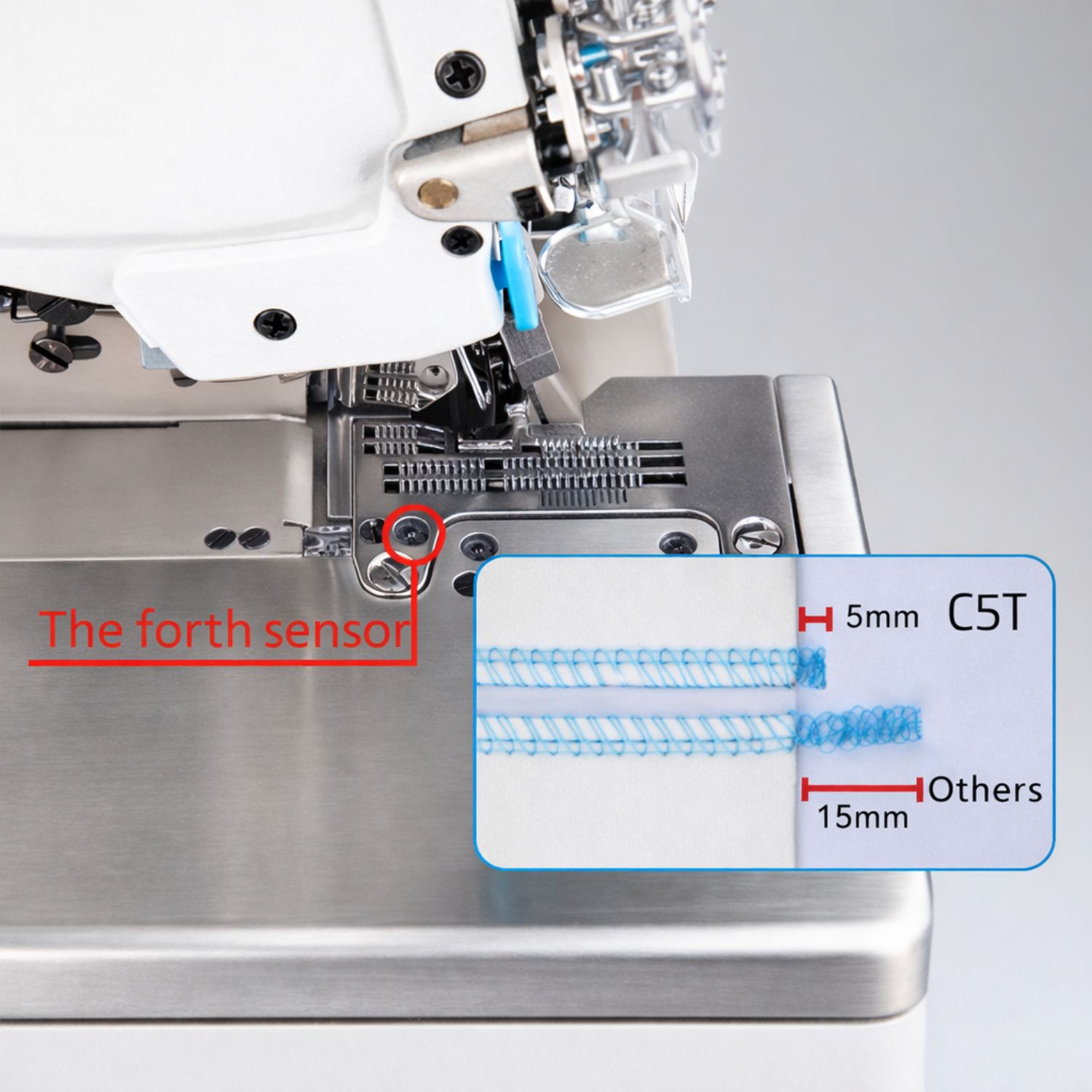

Cztery fotokomórki i krótszy łańcuszek po obcięciu

Układ fotokomórek kontroluje obecność materiału w strefie szycia i współpracuje z funkcjami automatycznymi. Dzięki temu maszyna może odpowiednio reagować podczas rozpoczęcia i zakończenia szwu.

Dodatkowy czujnik pozwala uzyskać krótszy łańcuszek pozostający przy materiale po automatycznym obcięciu nici. Ogranicza to ilość nici pozostającą przy gotowym elemencie i zmniejsza zakres późniejszego ręcznego wykańczania.

Automatyczne obcinanie szczególnie usprawnia pracę przy większej liczbie powtarzalnych elementów, gdzie każda dodatkowa czynność wykonywana ręcznie wydłuża czas produkcji.

Silnik servo Direct Drive 750 W wbudowany w głowicę

Napęd servo Direct Drive został połączony bezpośrednio z mechanizmem maszyny. Silnik znajduje się w głowicy, dzięki czemu nie ma potrzeby stosowania klasycznego silnika sprzęgłowego pod blatem.

Wzmocniony napęd 750 W wspiera pracę górnego transportu i pozwala zachować stabilne prowadzenie materiału przy szyciu bardziej wymagających elementów.

Maszyna posiada także centralny układ smarowania oraz oświetlenie LED pola pracy. Oświetlenie poprawia widoczność w okolicy igieł i noża, szczególnie podczas pracy z ciemnymi materiałami.

Stebnówka JACK C5T-5-A04/435 - dla kogo będzie dobrym wyborem?

Model warto wybrać, jeżeli regularnie szyte są materiały średnie, ciężkie i wielowarstwowe, a ważne jest zarówno mocne połączenie elementów, jak i stabilne prowadzenie ich przez strefę szycia.

5-nitkowy szew łączy i zabezpiecza krawędź, podwójny transport pomaga pokonywać zgrubienia, a automatyczne podnoszenie stopki i obcinanie łańcuszka ograniczają liczbę czynności wykonywanych ręcznie.

JACK C5T-5-A04/435 sprawdzi się między innymi przy produkcji odzieży roboczej, jeansu, pokrowców, tkanin technicznych oraz elementów tapicerskich.

Akcesoria do owerloka przemysłowego JACK C5T-5-A04/435

Do codziennej pracy i prawidłowej eksploatacji owerloka warto dobrać odpowiednie nici, igły oraz akcesoria do konserwacji:

• nici owerlokowe i przemysłowe na dużych nawojach
• igły B-27 w rozmiarze 65 do przemysłowego
• olej wazelinowy do konserwacji owerloka przemysłowego
• zestaw narzędzi krawieckich JACK do codziennej pracy
• nożyczki i obcinaczki do wykańczania elementów
