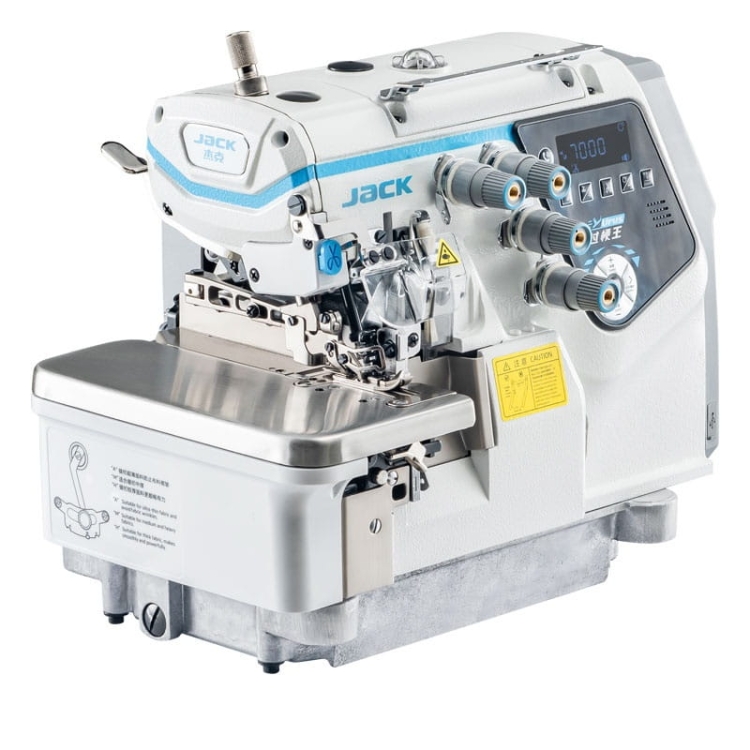

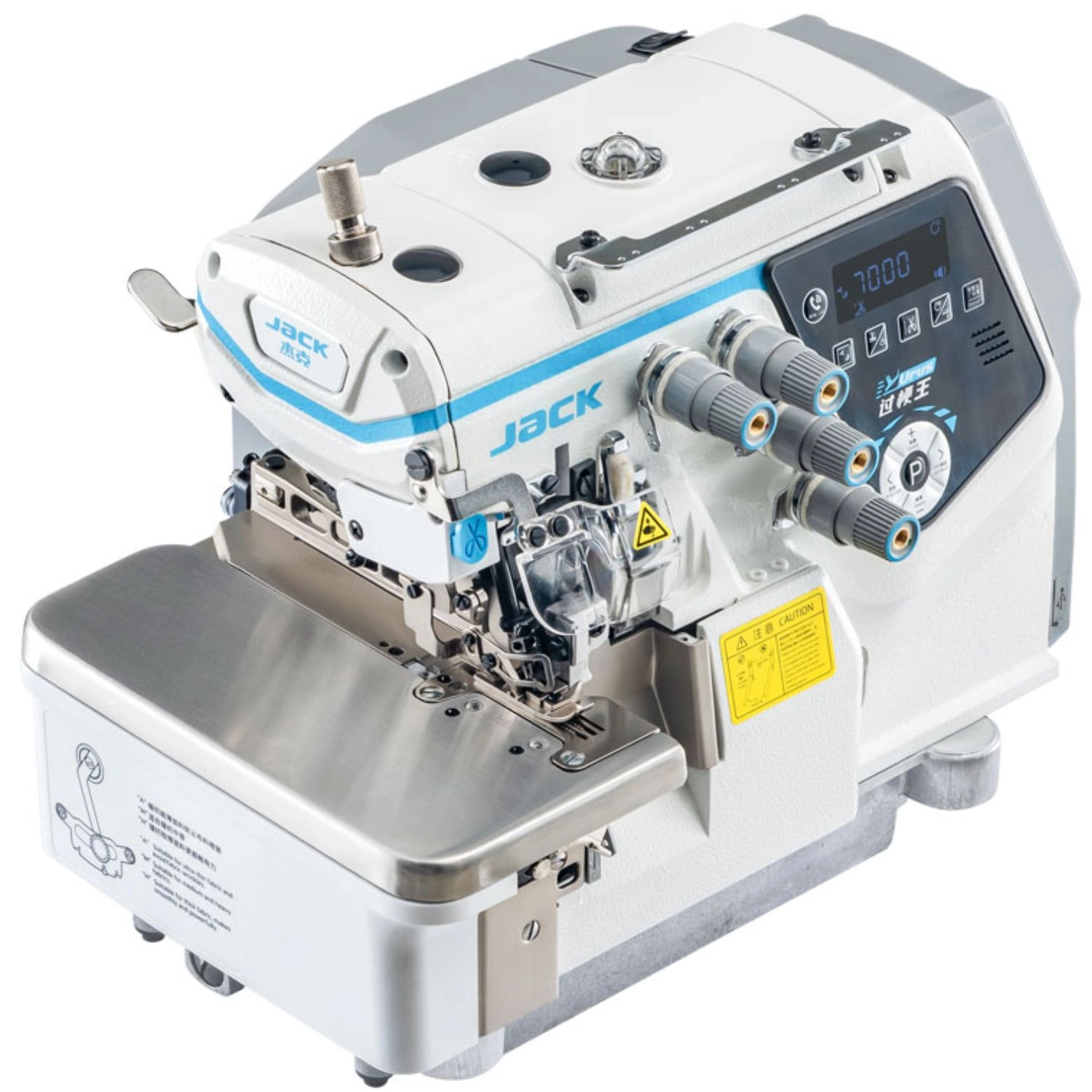

Owerlok JACK C7-5 (3+4) automatyczny 5-nitkowy z czujnikiem grubości materiału

JACK C7-5-M03/333 - automatyczny owerlok 5-nitkowy ze szwem 7 mm

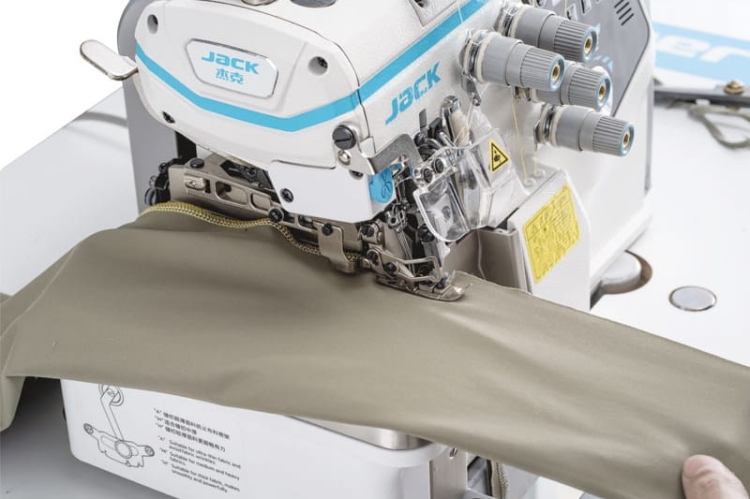

JACK C7-5-M03/333 to przemysłowy owerlok 5-nitkowy i 2-igłowy, który podczas jednego przejścia zszywa warstwy, zabezpiecza ich krawędź oraz odcina nadmiar materiału. Pozwala uzyskać mocne przeszycie konstrukcyjne bez wykonywania dwóch oddzielnych operacji.

Model wykonuje szew o całkowitej szerokości 7 mm - 3 + 4 mm. Węższe przeszycie sprawdzi się podczas szycia koszul, bluz, spodni, sukienek, fartuchów, kurtek oraz innych wyrobów, w których potrzebne jest trwałe, ale niezbyt szerokie połączenie.

Czujnik zmiany grubości materiału współpracuje z aktywną stopką i elektronicznym sterowaniem transportem. Maszyna reaguje na szwy poprzeczne, zakładki oraz zmianę liczby warstw, pomagając płynniej prowadzić materiał.

Owerlok sprawdzi się w szwalniach, pracowniach krawieckich, małych zakładach produkcyjnych, a także u wymagających użytkowników domowych, którzy potrzebują kompletnej maszyny przemysłowej ze stołem.

Zobacz akcesoria kompatybilne z tym owerlokiem

Dane techniczne i funkcje JACK C7-5-M03/333

• Przeznaczenie: materiały lekkie, średnie i cięższe
• Liczba igieł: 2
• Liczba nici: 5
• Rozstaw igieł: 3 mm
• Ustawienia transportera: A - lekkie, M - średnie, H - cięższe
• Czujnik zmiany grubości materiału
• Całkowita szerokość przeszycia: 7 mm - 3 + 4 mm
• Długość ściegu: 0,8–3,8 mm
• Maksymalna prędkość: 7000 ściegów/min
• Automatyczne podnoszenie stopki
• Automatyczne obcinanie łańcuszka
• Automatyczne pozycjonowanie igieł
• Wysokość podnoszenia stopki: 5 mm
• Transport różnicowy: 0,7–2,0
• Elektroniczne dopasowanie docisku stopki i pracy transport
• Tryb manualny, półautomatyczny i automatyczny
• Silnik servo Direct Drive wbudowany w głowicę
• Zamknięty system smarowania
• 3-stopniowa regulacja oświetlenia LED
• Elektroniczny panel sterowania
• Gniazdo USB
• Maszyna nie wymaga sprężonego powietrza
• Wymiary blatu: 105 × 55 cm
• System igieł: B-27 / DCx27, rozmiar 14
• Zasilanie: 230 V

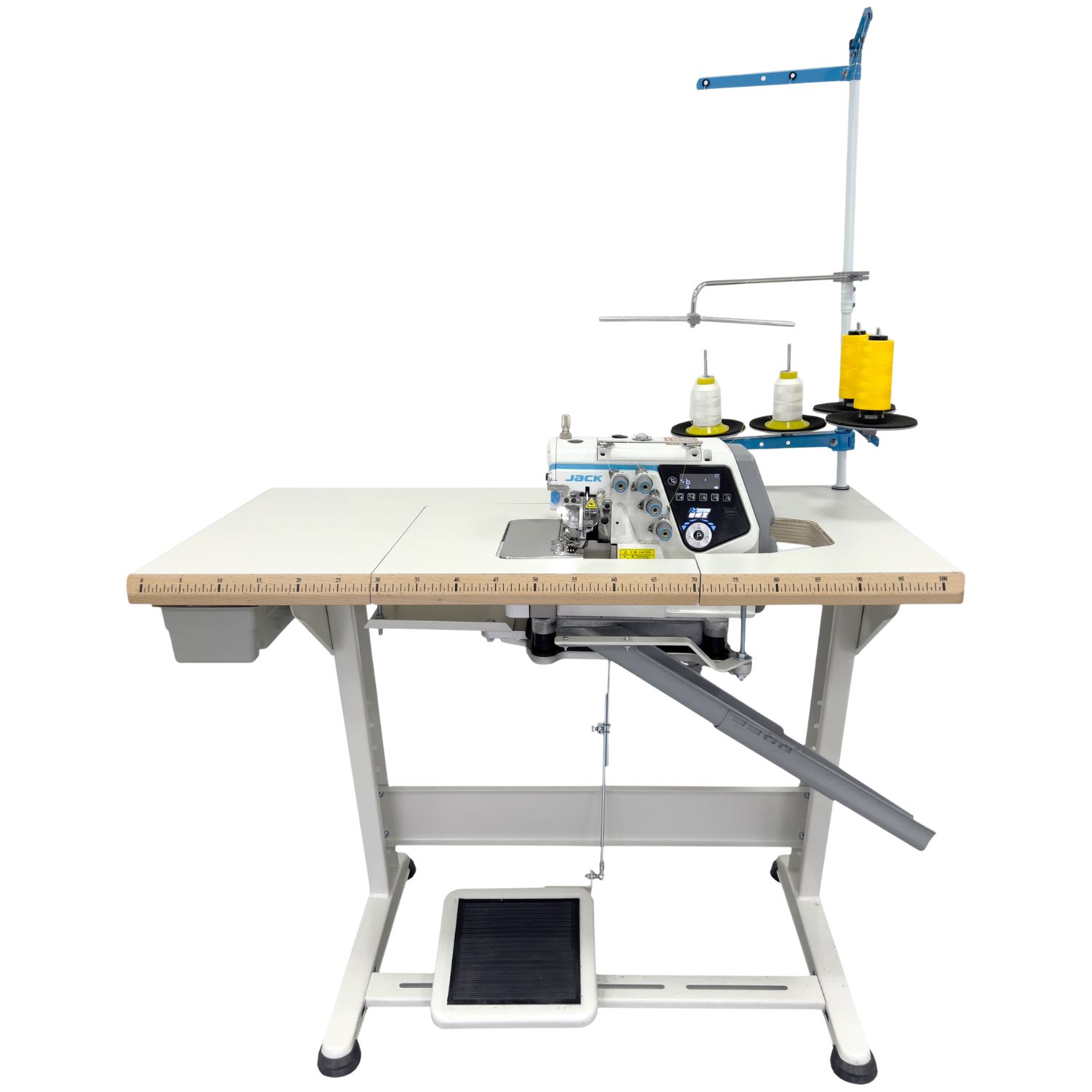

Wyposażenie standardowe owerloka JACK C7-5-M03/333

• głowica owerloka z wbudowanym silnikiem Direct Drive
• blat roboczy
• metalowa podstawa stołu
• pedał sterujący
• stojak na nici
• szuflada na akcesoria
• śrubokręty
• klucze imbusowe
• zestaw 4 igieł
• pęseta
• olej wazelinowy
• klucz płaski
• zapasowy nóż dolny
• instrukcja obsługi

Gwarancja i bezpieczny zakup

Na elementy elektroniczne, obejmujące między innymi płytę główną, panel operatora, pedał, silnik główny oraz pozycjoner igły, obowiązuje 3-letnia gwarancja.

Poznaj szczegółowe warunki gwarancji na elektronikę JACK.

Na całą maszynę obowiązuje 2-letnia gwarancja dla osób fizycznych lub 1 rok gwarancji dla firm. Owerlok jest dostarczany jako kompletny, złożony i obszyty, przygotowany do rozpoczęcia pracy.

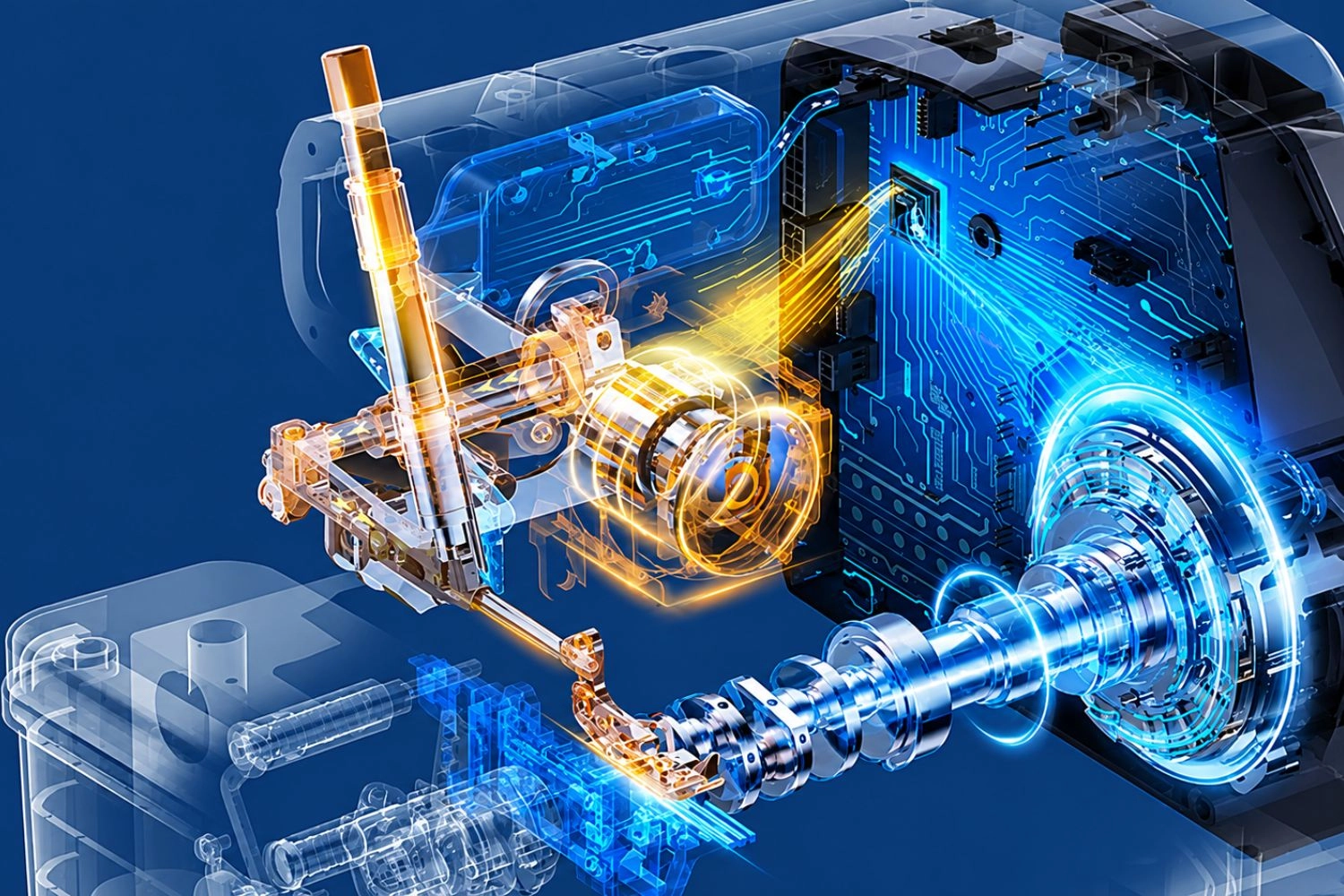

Elektroniczna synchronizacja najważniejszych mechanizmów

Elektroniczny układ sterowania koordynuje działanie silnika, stopki, igieł, transportera i czujników. Poszczególne mechanizmy reagują na zmiany pojawiające się podczas prowadzenia materiału.

Synchronizacja pomaga zachować płynną pracę podczas rozpoczynania szwu, zmiany prędkości oraz przechodzenia pomiędzy fragmentami o różnej grubości.

Dzięki temu operator może skupić się na prowadzeniu materiału, bez konieczności ciągłego korygowania ustawień maszyny.

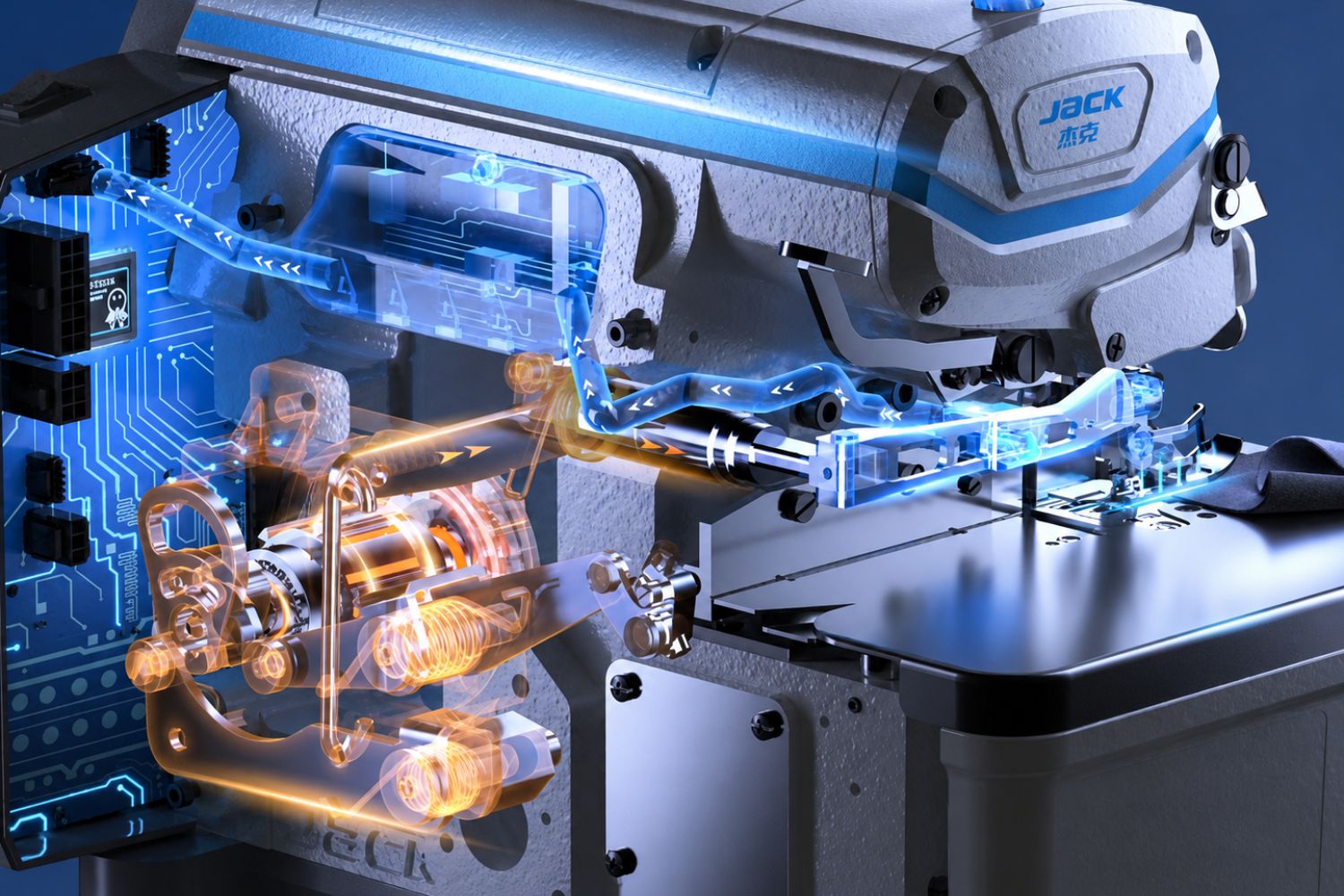

Aktywna stopka reagująca na zmianę liczby warstw

Czujnik kontroluje zmianę grubości szytego elementu, a system automatycznie dopasowuje docisk stopki i pracę transportu do aktualnie przeszywanego miejsca.

Funkcja ułatwia pokonywanie zakładek, szwów poprzecznych i miejsc złożonych z kilku warstw. Po zejściu ze zgrubienia parametry pracy zostają ponownie dostosowane.

Maszyna samodzielnie reaguje na zmiany grubości, dlatego operator nie musi stale obserwować materiału i ręcznie przestawiać ustawień podczas szycia.

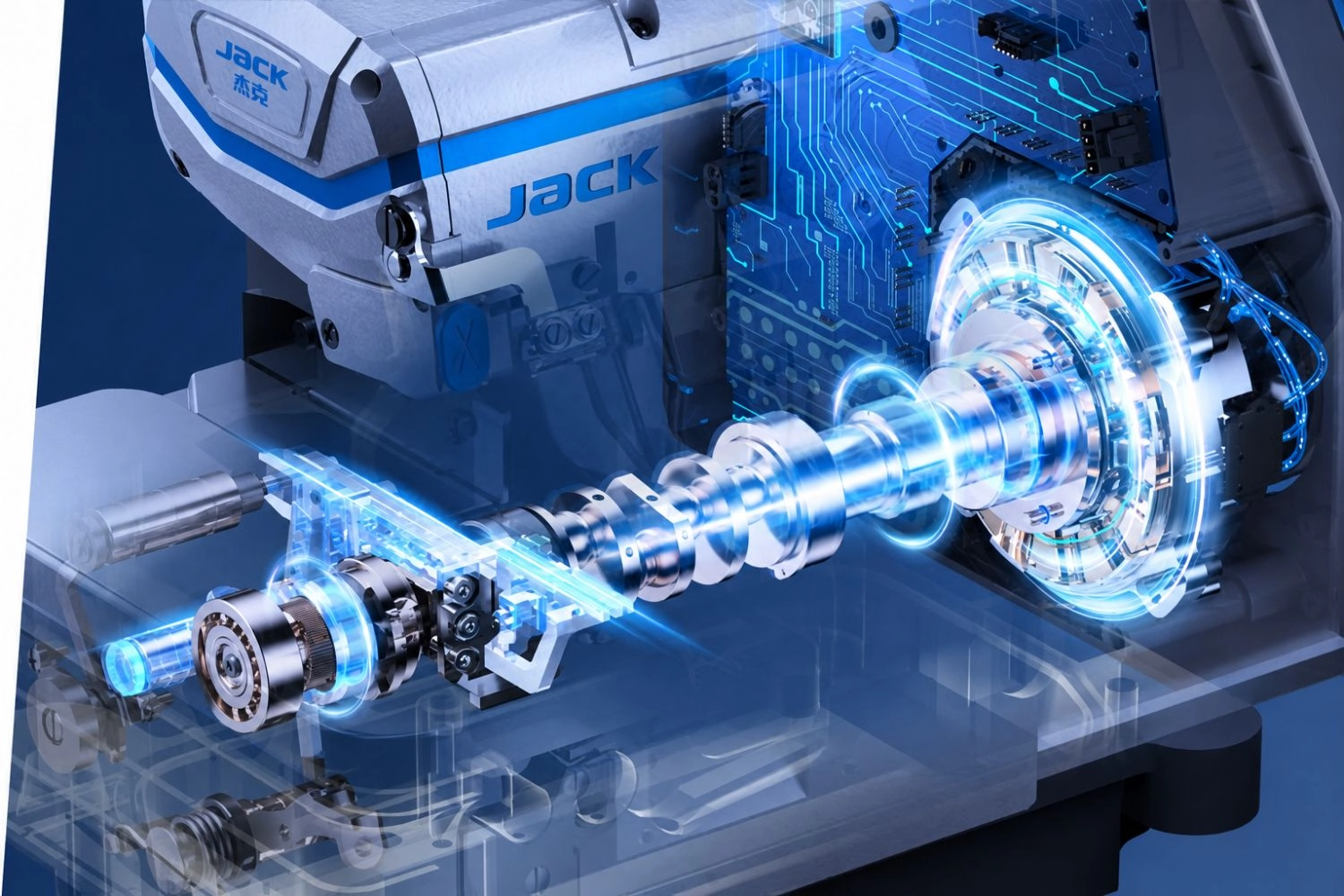

Napęd Direct Drive bez zewnętrznego silnika w owerloku przemysłowym JACK C7-5

Silnik servo został wbudowany w głowicę i bezpośrednio połączony z wałem głównym. Napęd nie wymaga klasycznego silnika sprzęgłowego ani pasa umieszczonego pod blatem.

Bezpośrednie przekazywanie ruchu zapewnia szybką reakcję na pedał oraz płynną zmianę prędkości. Maszyna może pracować z prędkością do 7000 ściegów na minutę.

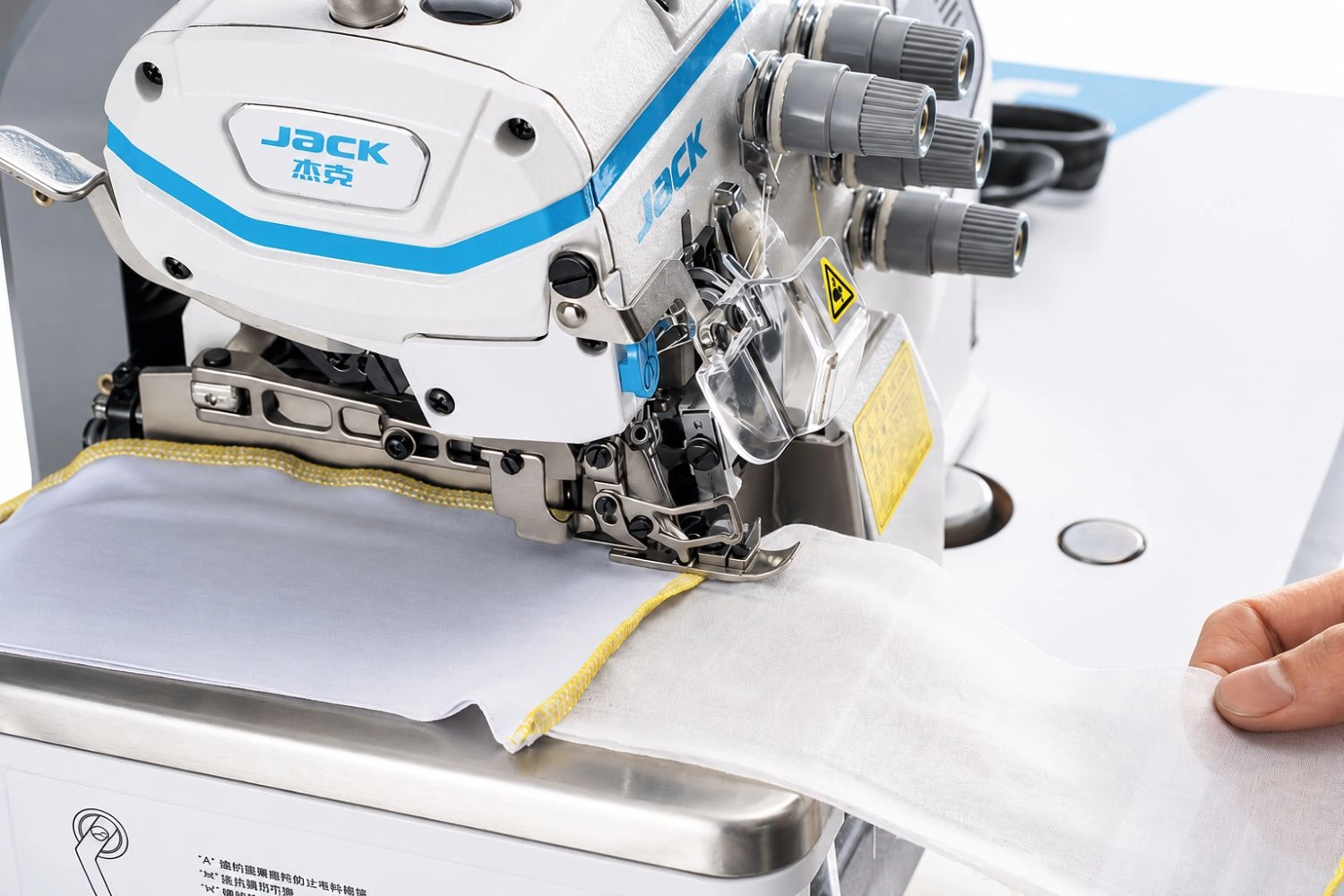

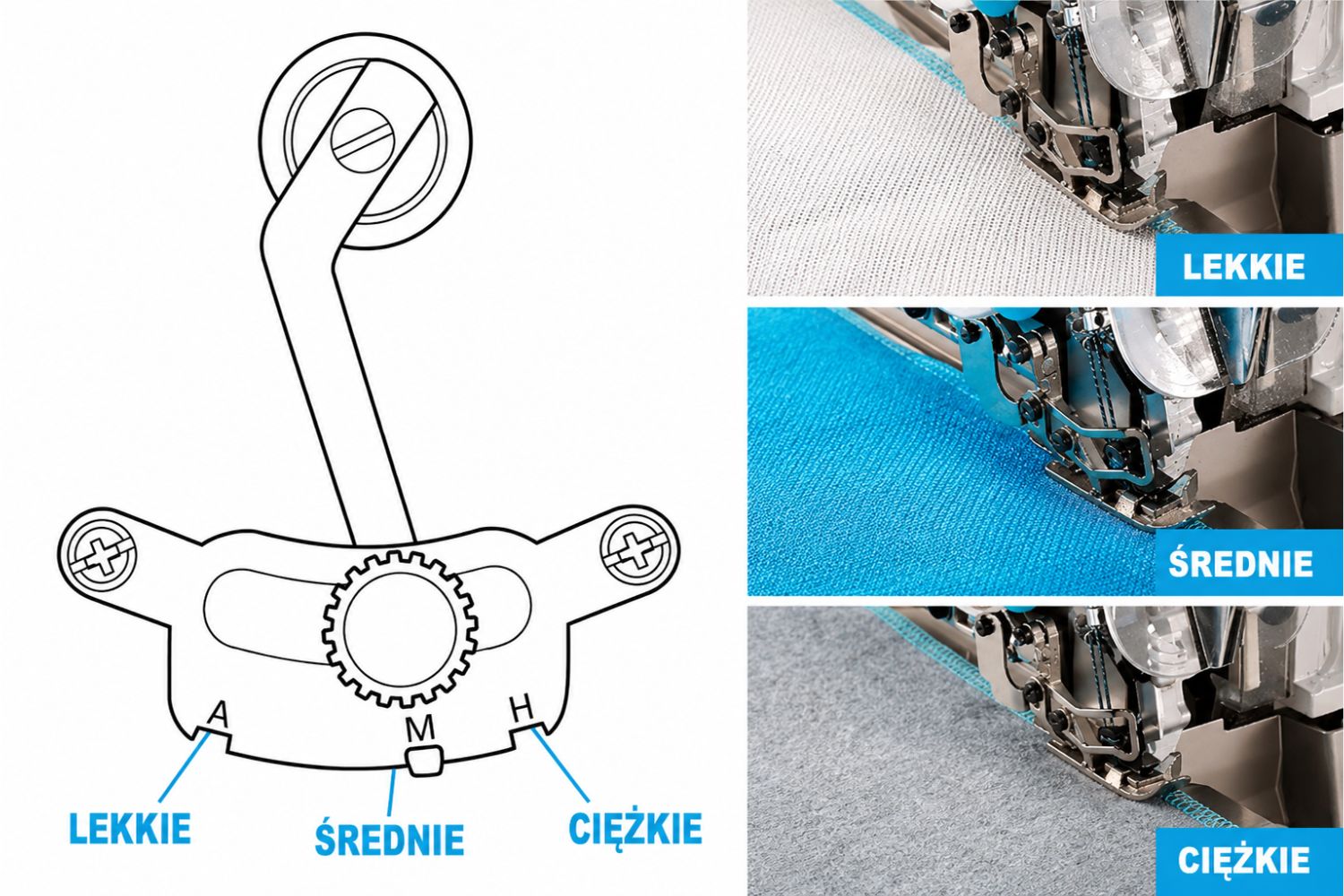

Dopasowanie transportera do trzech grup materiałów

Dźwignia regulacyjna pozwala dopasować wysokość ząbków transportera do szytego materiału:

• A - materiały lekkie,
• M - materiały średnie,
• H - materiały cięższe.

Zmiana ustawienia pomaga właściwie prowadzić cienkie tkaniny, typowe dzianiny odzieżowe oraz grubsze i bardziej miękkie materiały.

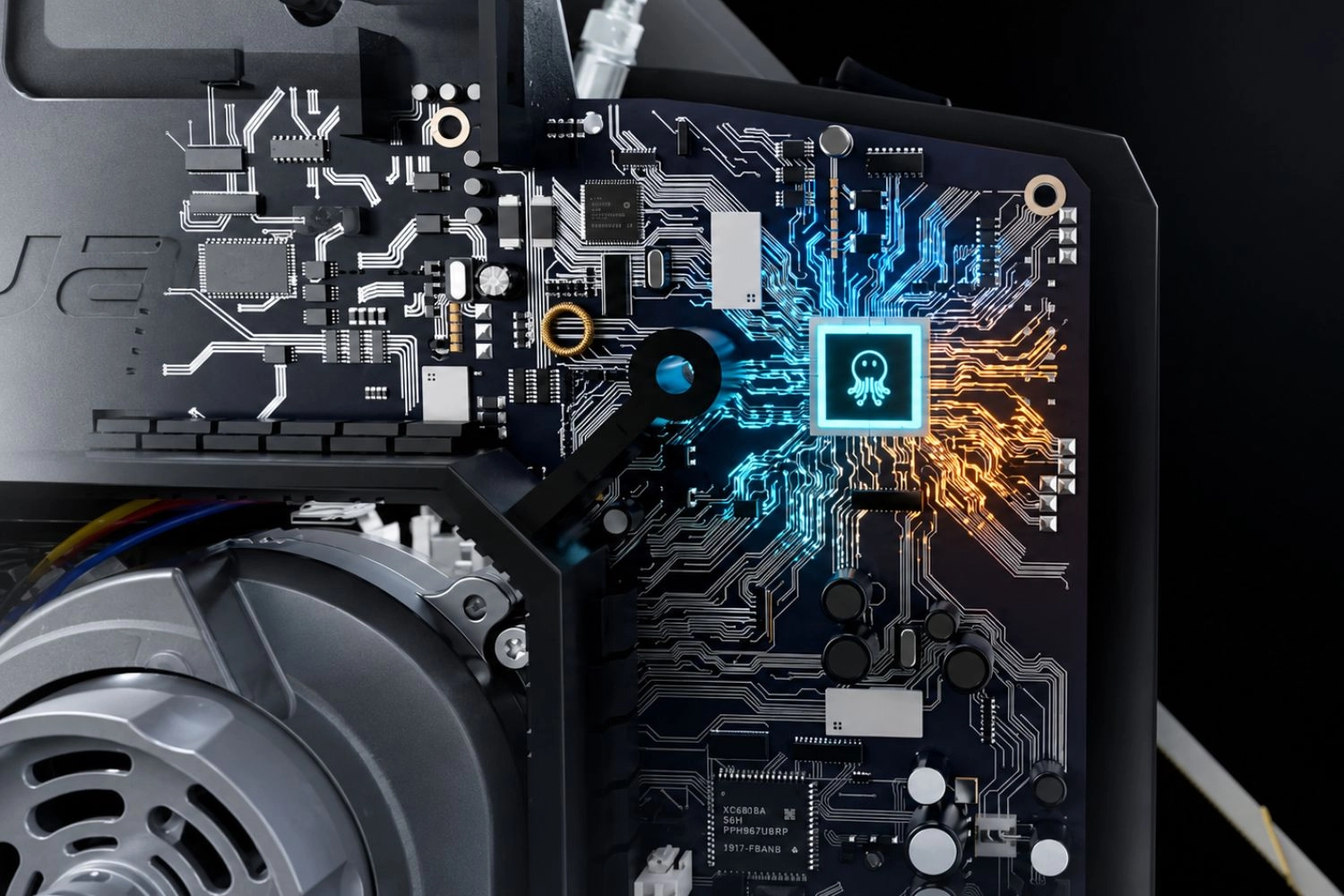

Procesor zarządzający automatyką owerloka

Procesor odpowiada za wymianę informacji pomiędzy czujnikami i mechanizmami maszyny. Steruje również momentem zatrzymania igieł, podnoszenia stopki oraz obcinania łańcuszka.

Operator nie musi po każdym przeszyciu wykonywać wszystkich czynności ręcznie i może szybciej przygotować kolejny element.

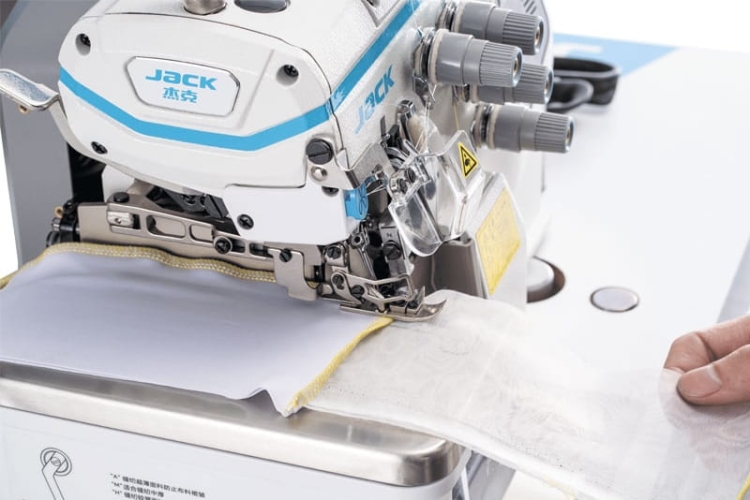

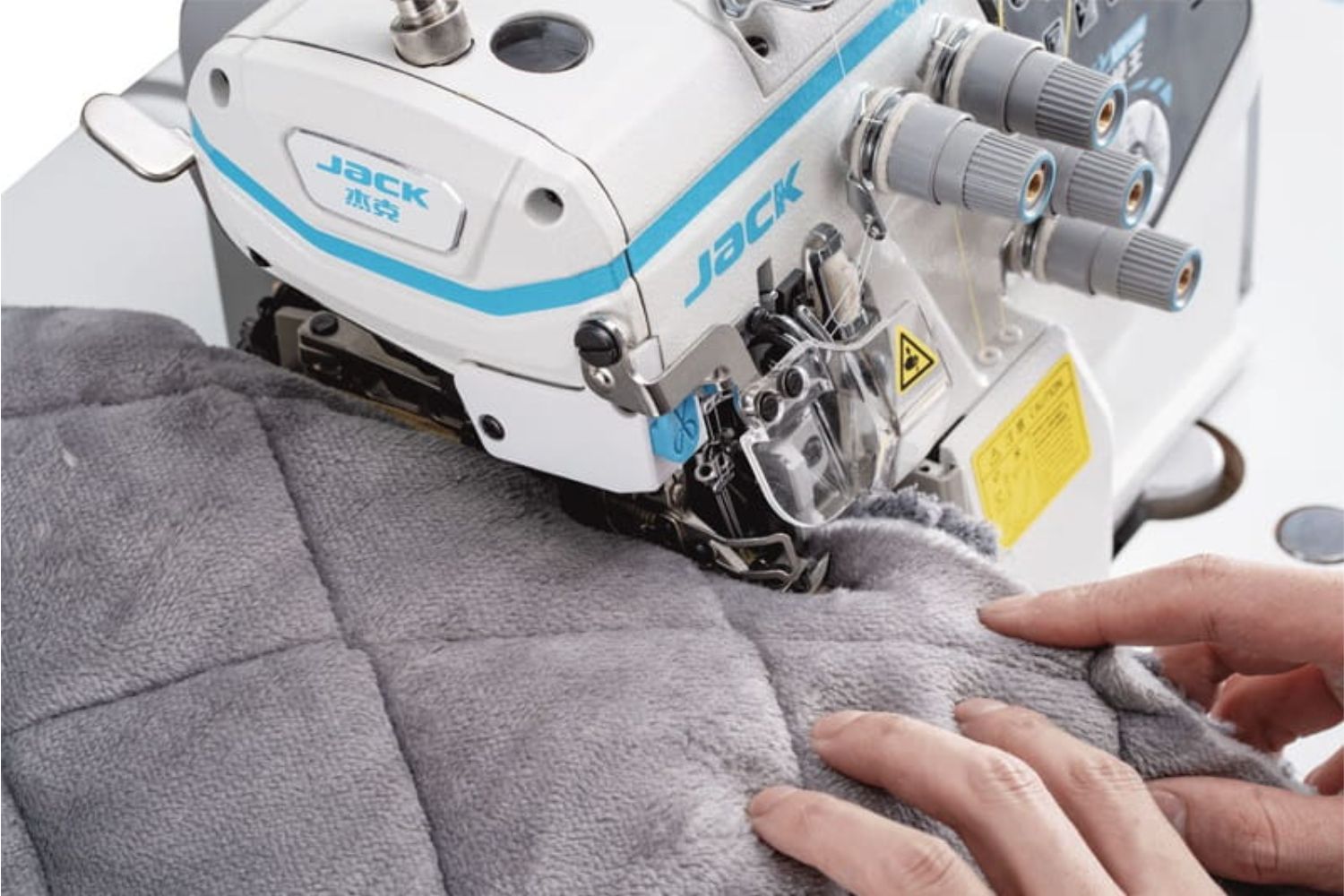

Stabilniejsze prowadzenie grubych i miękkich materiałów

Aktywny docisk stopki pomaga prowadzić polar, grubsze dzianiny i miękkie materiały wielowarstwowe. System reaguje na zmianę liczby warstw oraz miejsca, w których krzyżują się wcześniejsze szwy.

Odpowiednie ustawienie transportera może ograniczyć zatrzymywanie materiału i nierównomierne przesuwanie jego górnej oraz dolnej części.

Szew 5-nitkowy łączący i zabezpieczający brzeg

Owerlok wykonuje szew łańcuszkowy oraz jednocześnie obrzuca krawędź materiału. Podczas tego samego przejścia nóż odcina również zbędny fragment zapasu.

Wariant M03/333 tworzy przeszycie o szerokości 7 mm - 3 mm części łączącej oraz 4 mm obrzucenia. Sprawdzi się przy produkcji odzieży wymagającej trwałego, ale stosunkowo wąskiego szwu konstrukcyjnego.

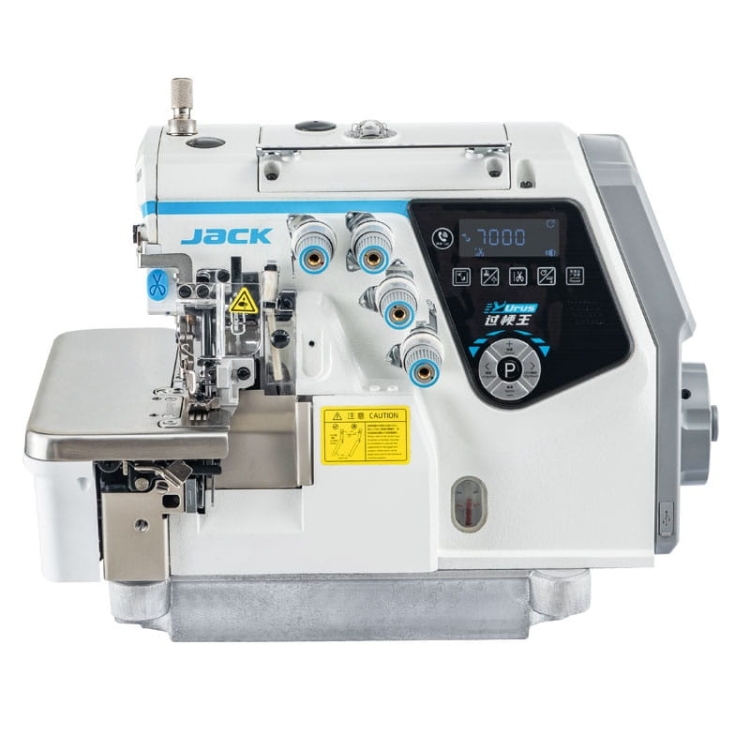

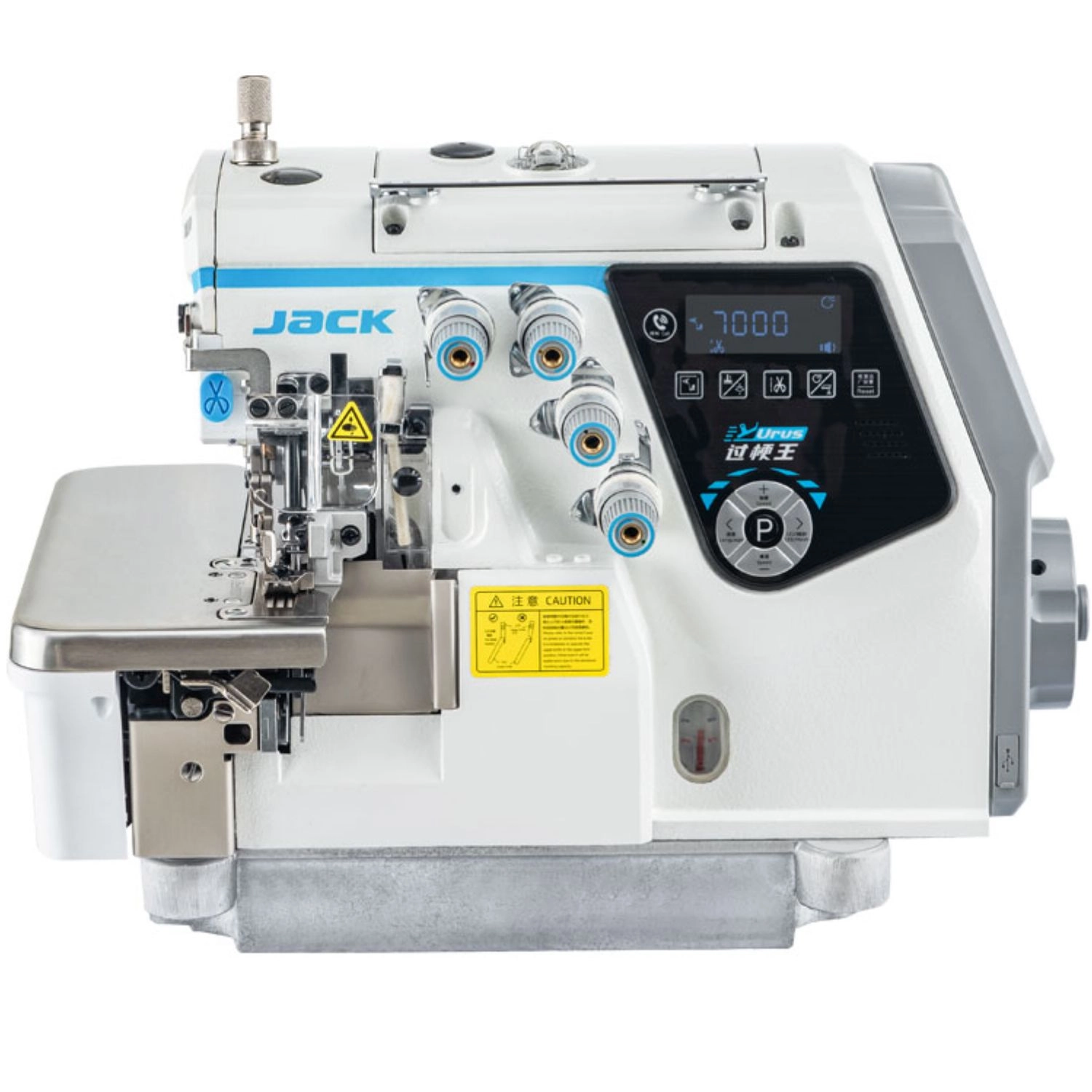

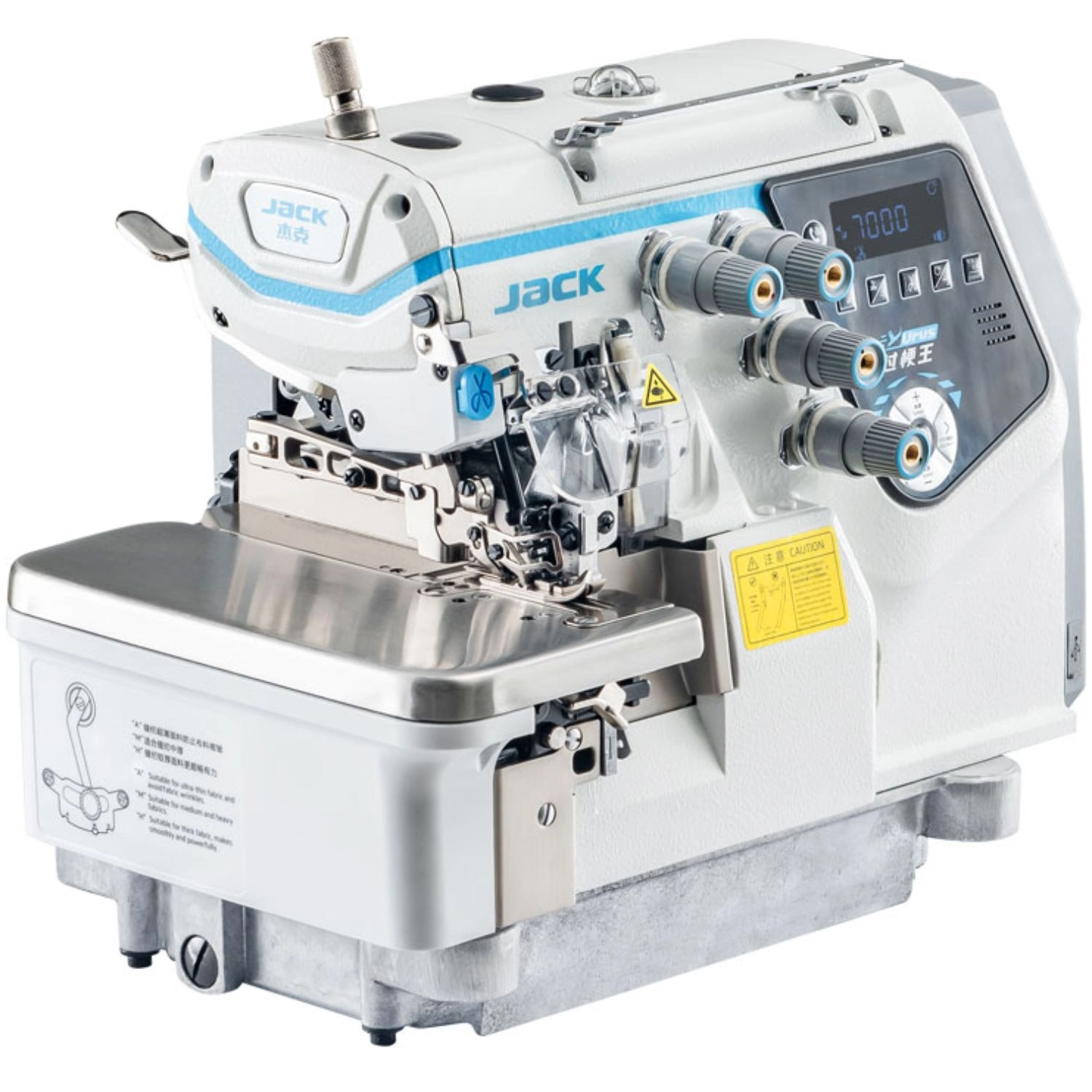

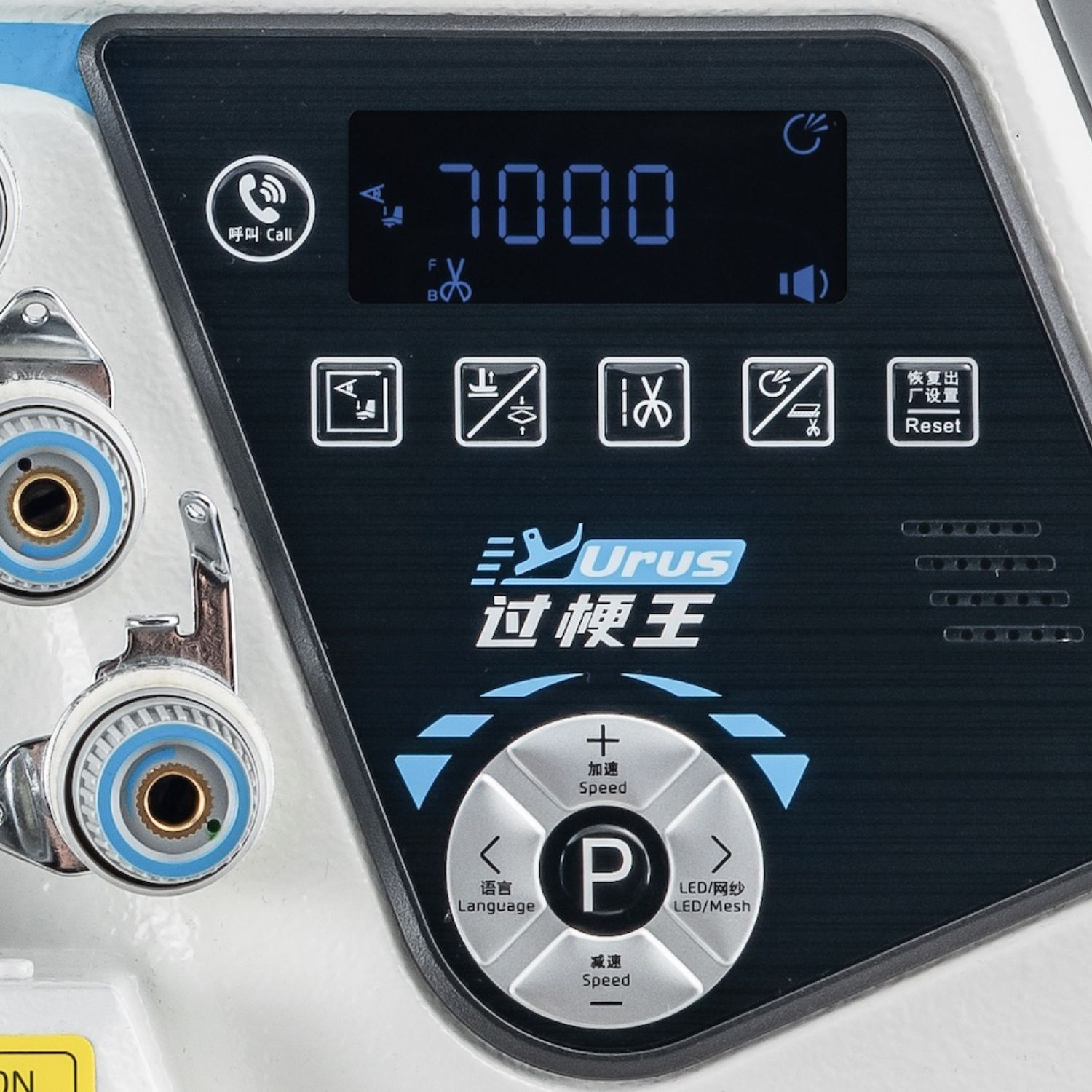

Panel z szybkim dostępem do ustawień

Panel operatora umożliwia regulację prędkości oraz obsługę funkcji automatycznych. Można z niego zarządzać podnoszeniem stopki, obcinaniem łańcuszka i pozycjonowaniem igieł.

Wyświetlacz pokazuje aktualne ustawienia, a przyciski umożliwiają ich szybką zmianę. Panel służy również do regulacji oświetlenia pola pracy.

Najważniejsze funkcje są dostępne bezpośrednio przy stanowisku szycia, dlatego nie trzeba korzystać z dodatkowego sterownika umieszczonego pod blatem.

Czytelne oznaczenia ułatwiają obsługę maszyny oraz szybkie dopasowanie jej pracy do rodzaju wykonywanego szwu i doświadczenia operatora.

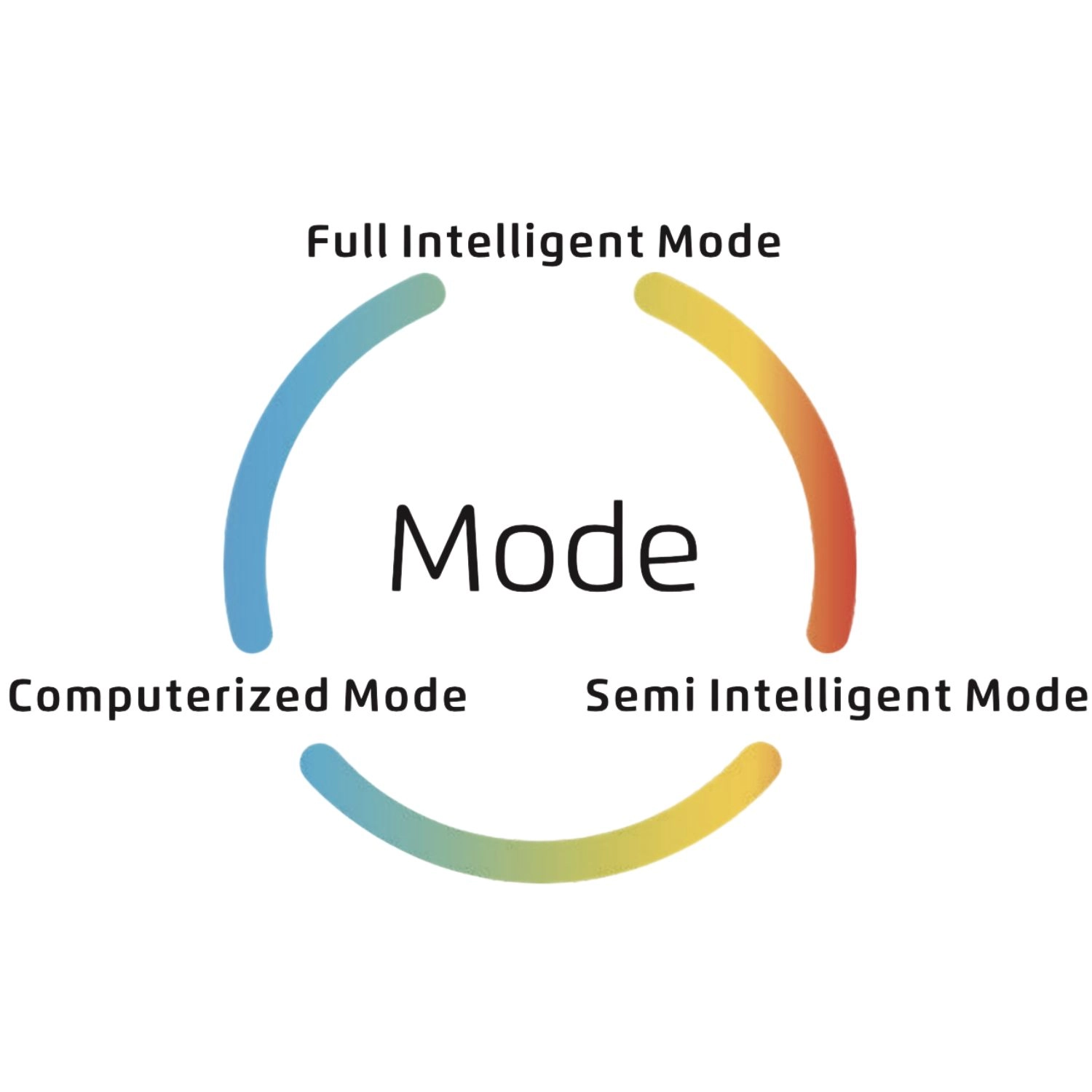

Trzy sposoby sterowania przebiegiem szycia

Tryb manualny pozwala operatorowi sterować przebiegiem szycia przy użyciu pedału.

Tryb półautomatyczny łączy sterowanie pedałem z automatycznym wykonywaniem wybranych czynności.

Tryb automatyczny wykorzystuje czujniki i ogranicza konieczność ciągłego używania pedału, co może usprawnić wykonywanie większej liczby podobnych elementów.

Dla kogo przeznaczony jest JACK C7-5-M03/333?

Model będzie dobrym wyborem dla użytkowników, którzy chcą podczas jednego przejścia trwale połączyć elementy i zabezpieczyć ich krawędź przed strzępieniem.

Sprawdzi się w pracowniach krawieckich, małych i większych szwalniach, zakładach produkujących odzież, a także podczas wymagającego szycia domowego.

Wariant z przeszyciem 3 + 4 mm warto wybrać do produktów, w których potrzebny jest mocny szew 5-nitkowy zajmujący mniej miejsca na zapasie materiału niż szersza wersja 5 + 5 mm.

Akcesoria do owerloka JACK C7-5-M03/333

Aby prawidłowo eksploatować maszynę i dopasować ją do wykonywanych prac, warto wybrać odpowiednie akcesoria:

• olej do przemysłowych maszyn szybkoobrotowych
• igły B-27 dopasowane do rodzaju i grubości materiału
• nóż dolny do owerloka przemysłowego Jack C7-4
• zestaw narzędzi do obsługi i prac krawieckich
• środek do czyszczenia blatu i stanowiska pracy
• nici owerlokowe dopasowane do materiału i przeszycia
• nożyczki i obcinaczki do przygotowywania materiału
